一、概述
噴嘴流量計又 叫標準噴嘴流量計、標準噴嘴、ISA1932噴嘴，與標準孔板、文丘里管流量計、文丘里噴嘴一樣屬于國家標準規定的標準節流裝置。因此與標準孔板一樣無需實流標定，只要按國標設計和加工就能達到設計的精度，但前提同樣要用戶能夠較準確的提供：常用流量、介 質、工作溫度，工作壓力，工藝管內外徑這五個參數。
二、 特點：
與孔板流量計相比，噴嘴流量計的壓力損失較小，因而節約能源，比較堅固耐用，適合高溫高壓流體，廣泛使用在電力、化工等行業的蒸汽流量測量。本公司生產的噴嘴流量計包括標準噴嘴（ISA1932噴嘴）、長頸噴嘴兩
三、分 類
(1) 標 準 噴嘴（ISA1932噴嘴）
?適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體
?公稱口徑：DN50—500mm （DN>500亦可設計、生產）
?工作溫度：-50℃ — 650℃
?取壓方式：角接（單獨環室、法蘭環室一體或直接鉆孔）取壓
?噴嘴安裝方式：法蘭（直接鉆孔兼取壓件）、緊固件夾持式
法蘭、環室、緊固件夾持式
夾持件（兼取壓件）焊接式
?材質：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼；不銹鋼等
噴 嘴:不銹鋼304; 316等
(2) 長 徑 噴嘴
?適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體
?工作溫度：-50℃ - 650℃
?取壓方式：徑距（D-D/2)取壓
?噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2)設置取壓孔?
?材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等
噴 嘴；不銹鋼304; 316等
四、噴嘴流量計結構形式
?標準噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成，其取壓方式上游取壓口采用角接取壓，下游取壓口可按角接取壓設置，也可設置于較遠下游處。噴嘴總長度
?當0.30≤β≤2/3時，噴嘴長度=0.6041d
?當2/3≤β≤0.80時，噴嘴長度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d
?ISA 1932噴嘴（圖4.4） 上游面由垂直于軸的平面、廓形為圓周的兩段弧線所確定的收縮段、圓筒形喉部和凹槽組成的噴嘴。ISA 1932噴嘴的取壓方式僅角接取壓一種。

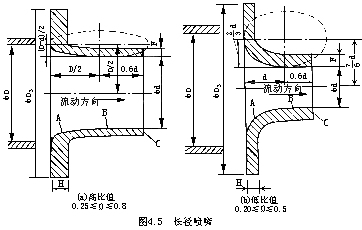

?長徑噴嘴（圖4.5） 上游面由垂直于軸的平面、廓形為1/4橢圓的收縮段、圓筒形喉部和可能有的凹槽或斜角組成的噴嘴。長徑噴嘴的取壓方式僅D-D/2取壓一種。
1、與孔板流量計相比，噴嘴流量計的壓力損失較小，因而節約能源，比較堅固耐用，適合高溫高壓流體，廣泛使用在電力、化工等行業的蒸汽流量測量。噴嘴流量計包括標準噴嘴（ISA1932噴嘴）、長頸噴嘴兩種。
